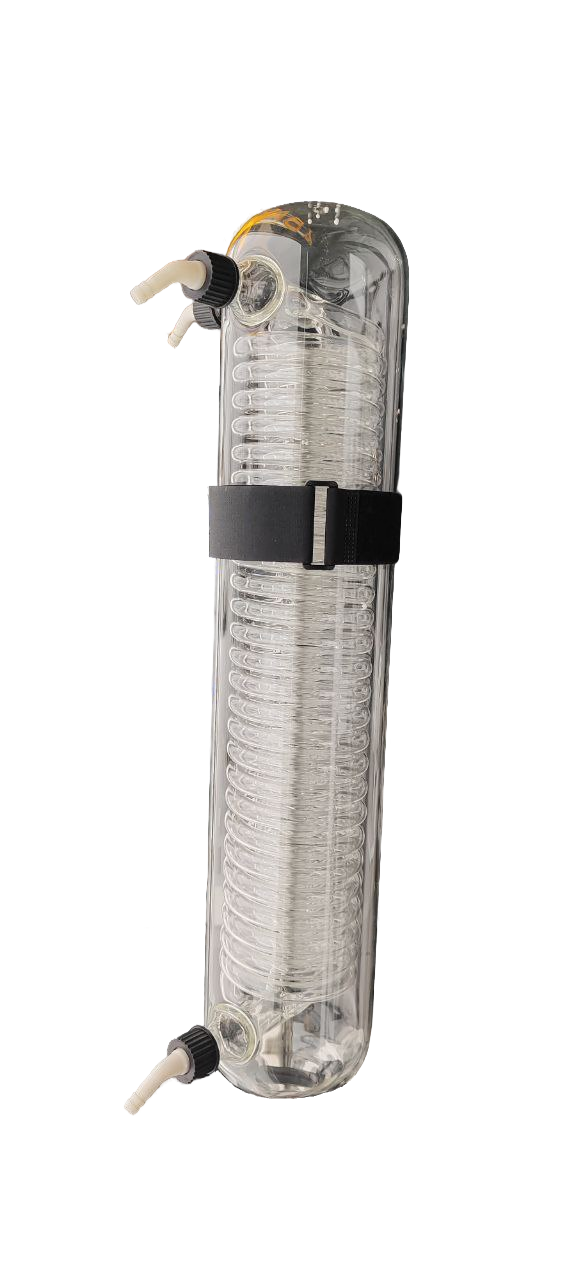

Холодильник А1 для роторного испарителя 50л предназначен для использования в составе роторного испарителя объемом 50 литров. Он обеспечивает эффективную конденсацию паров растворителей при проведении процессов дистилляции, концентрирования и фракционного разделения в условиях вакуума.
Конструктивно относится к типу змеевиковых холодильников с наружным охлаждением, что обеспечивает максимальную площадь контакта паров с охлаждаемой поверхностью при компактных габаритах.
Ключевые особенности:
Высокая производительность — рассчитан на интенсивное парообразование в 50-литровых системах.
Химическая стойкость — изготовлен из боросиликатного стекла 3.3 (GG-17)
Герметичность — стандартные шлифованные соединения для работы под глубоким вакуумом.
Универсальность — совместим с большинством роторных испарителей 50 л.
Компактность — вертикальная или наклонная компоновка.
Технические характеристики:
Объем испарителя: 50 л
Тип холодильника: Змеевиковый (спиральный) с наружной рубашкой
Материал: Боросиликатное стекло 3.3 (GG-17)
Рабочее давление (вакуум): до 0,098 МПа
Температурный диапазон: –20°C до +150°C (теплоноситель)
Испытательное давление: 0,15 МПа
Конструкция:
Змеевик:
- выполнен из цельнотянутой стеклянной трубки, свернутой в спираль;
- обеспечивает длинный путь пара и максимальный теплосъем;
- находится внутри охлаждающей рубашки;
Охлаждающая рубашка:
- наружный стеклянный корпус с двумя патрубками.
- подключается к источнику охлаждения (водопровод, циркуляционный криостат)
Присоединительные узлы:
- верхний отвод: шлиф для подключения к испарителю;
- нижний отвод: шлиф для крепления приемной колбы;
- боковой вакуумный отвод: опционально, для подключения вакуумной линии.
Эксплуатация:
Подключение охлаждения:
- вход охлаждающей жидкости — нижний патрубок;
- выход — верхний патрубок;
- для работы при отрицательных температурах теплоносителя используется криостат со смесью этиленгликоля.
Вакуумирование:
- проверить чистоту и целостность шлифов;
- смазать шлифы вакуумной смазкой;
- максимальное остаточное давление: до 2–5 мбар.
Очистка:
- промывка растворителями (ацетон, этанол) после работы с вязкими средами;
- для удаления полимеризованных остатков — хромовая смесь или щелочные растворы (с осторожностью).
Холодильник А1 для 50-литрового роторного испарителя — это ключевой элемент системы, отвечающий за эффективность конденсации и общую производительность установки. Благодаря продуманной геометрии змеевика и высокому качеству стекла, он обеспечивает стабильную работу как с легкокипящими, так и с высококипящими растворителями в широком диапазоне вакуума. Рекомендуется приобретать холодильник, точно соответствующий типу шлифа вашего испарителя.
